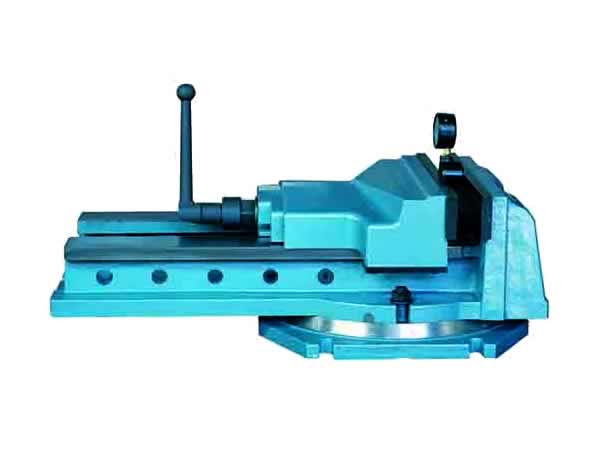

平口鉗作為一種常用的機械夾持工具，廣泛應用于機械加工、裝配、檢測等領域。其夾持精度直接影響到工件的加工質量和檢測結果的準確性。因此，對平口鉗的夾持精度進行科學、系統的測試至關重要。以下是平口鉗夾持精度測試的詳細方法。
一、測試前的準備工作
1.選擇合適的測試設備 測試平口鉗的夾持精度需要使用高精度的測量?jī)x器，如千分尺、游標卡尺、三坐標測量機等。這些設備應經過校準，確保測量結果的準確性。
2.準備標準測試工件 測試工件應具有已知的尺寸和形狀，如標準圓柱、方塊等。工件的尺寸應與平口鉗的夾持范圍相匹配，且表面應光滑、無毛刺，以減少測量誤差。
3.清潔平口鉗和測試工件 在測試前，應徹底清潔平口鉗的夾持面和測試工件的表面，確保無灰塵、油污等雜質，以避免影響夾持精度。
4.環境條件控制 測試應在恒溫、恒濕的環境中進行，以減少溫度、濕度變化對測量結果的影響。通常，測試環境的溫度應控制在20±2℃，相對濕度應控制在50±10%。
二、夾持精度的測試步驟
1.夾持力測試 夾持力是影響平口鉗夾持精度的重要因素。使用測力計或扭矩扳手測量平口鉗的夾持力，確保其在規定范圍內。夾持力過大可能導致工件變形，過小則可能導致夾持不穩。
2.重復夾持精度測試 重復夾持精度是指平口鉗在多次夾持同一工件時，夾持位置的一致性。測試步驟如下： - 將測試工件放置在平口鉗的夾持范圍內，夾緊后記錄工件的位置。 - 松開平口鉗，取出工件，再次夾緊，記錄新的位置。 - 重復上述步驟至少10次，計算每次夾持位置與初始位置的偏差，取平均值作為重復夾持精度。
3.平行度測試 平行度是指平口鉗兩夾持面之間的平行程度。測試步驟如下： - 使用三坐標測量機或高精度千分尺，測量平口鉗兩夾持面在多個位置的間距。 - 計算各測量點的間距偏差，取大值作為平行度誤差。
4.垂直度測試 垂直度是指平口鉗夾持面與基準面的垂直程度。測試步驟如下： - 將平口鉗安裝在基準平臺上，使用直角尺或三坐標測量機測量夾持面與基準面的垂直度。 - 計算夾持面與基準面的夾角，取大值作為垂直度誤差。
5.夾持面平面度測試 夾持面的平面度直接影響夾持的穩定性和精度。測試步驟如下： - 使用平面度測量?jī)x或三坐標測量機，測量平口鉗夾持面的平面度。 - 計算夾持面各測量點的高度偏差，取大值作為平面度誤差。
6.夾持范圍測試 夾持范圍是指平口鉗能夠有效夾持的工件尺寸范圍。測試步驟如下： - 使用不同尺寸的測試工件，分別夾持在平口鉗的小和大夾持位置。 - 記錄夾持時的穩定性和精度，確保在夾持范圍內平口鉗能夠穩定夾持工件。
三、測試結果的分析與評估
1.數據記錄與處理 將各項測試結果詳細記錄，包括夾持力、重復夾持精度、平行度、垂直度、平面度和夾持范圍等。對數據進行統計分析，計算平均值、標準差等參數。
2.精度評估 根據測試結果，評估平口鉗的夾持精度是否符合設計要求或相關標準。如發現精度不達標，應分析原因，采取相應措施進行改進。
3.誤差分析 對測試過程中出現的誤差進行分析，找出誤差來源。常見的誤差來源包括測量?jī)x器的精度、環境條件的變化、平口鉗的磨損等。針對不同誤差來源，采取相應的糾正措施。
四、測試報告的編寫
1.測試目的 明確測試的目的，如驗證平口鉗的夾持精度是否符合設計要求，或評估平口鉗的使用性能。
2.測試設備與條件 詳細列出測試所使用的設備、測試工件、環境條件等。
3.測試步驟與方法 詳細描述測試的步驟和方法，確保測試過程的可重復性和可驗證性。
4.測試結果與分析 展示測試結果，并進行詳細分析，指出平口鉗的夾持精度情況。
5.結論與建議 根據測試結果，給出結論，并提出改進建議或使用注意事項。
五、注意事項
1.定期校準測試設備 測試設備應定期校準，確保測量結果的準確性。
2.避免人為誤差 在測試過程中，操作人員應嚴格按照操作規程進行，避免人為誤差對測試結果的影響。
3.保持測試環境穩定 測試環境的溫度、濕度等條件應保持穩定，以減少環境變化對測試結果的影響。
4.定期維護平口鉗 平口鉗應定期進行維護和保養，確保其夾持精度和使用壽命。
通過上述系統、科學的測試方法，可以全面評估平口鉗的夾持精度，確保其在機械加工和檢測中的可靠性和準確性。
